软件介绍

eDrawingsPro2019是一款简单专业的2D、3D图纸设计软件，该软件可以帮助用户快速便捷的创建3D模型和2D工程图，是一款非常方便好用的CAD图纸设计软件，该软件支持对模型和工程图查看和分享功能，通过该软件用户可以自由添加CAD图纸，可对2D和3D设计图纸进行编辑和浏览，同时可以将编辑好的图纸进行发布分享；eDrawingsPro这款软件功能丰富、专业实用，可以帮助用户进行专业的图纸设计，使得图纸设计编辑效率进一步提升，大大提高用户图纸编辑设计的效率，同时更加节约图纸设计成本，是一款非常适合建筑、室内等设计师进行使用的软件。

软件功能

1、内置查看器

查看并打印原生SOLIDWORKS，支持的AutoCADDWG和DXF文件。

2、绘制布局

在图形中打开单个视图并根据需要排列它们，而不管视图在原始图形中的排列方式如何。它智能地自动排列视图，并允许打印和输出绘图的任何子集。

3、超链接

只需点击任何视图注释，相应的视图就会立即突出显示，使浏览图形与浏览网页一样简单。

4、3D指针

在多个工程图视图中轻松识别和匹配几何图形，在比较不同视图中的相同位置时可以更轻松地进行解释。

5、点击动画

通过动态查看3D模型，自动旋转每个图纸视图，快速解读和理解任何SOLIDWORKS图形。

6、查看设计分析

轻松共享由SOLIDWORKSSimulation创建的设计分析结果。

7、查看SOLIDWORKS塑料分析

回顾SOLIDWORKSPlastics的输出结果，并分享模塑部件的注塑可塑性分析。

8、保存为STL和其他文件格式

通过将文件保存为STL，TIFF，JPEG或BMP格式，利用该软件文件实现快速原型制作和演示目的。

9、移动零部件

移动工具可让您在装配体文件中或在装配体的工程图文件中移动零部件。它忽视配合，允许完全自由度。您也可将子装配体作为单位来移动，将零部件返回到其原有位置10、测量概述

测量工具测量零件、装配体、及工程图文档中的准确尺寸。

11、横断面

将戳记图象添加到文档。

12、配置

如果SOLIDWORKS零件或装配体文档有多个配置，当从SOLIDWORKS应用程序发布该软件文件时，您可选择要保存到该文件的配置。如果您发布多个配置，保存文件所需的文件大小和时间可能增加。

13、保存多张工程图纸

当您将多图纸工程图文件发布为eDrawings文件时，您可选择在它的文件中发布的图纸。如果您发布多张图纸，保存该文件所需的文件大小和时间可能增加。

14、爆炸视图

您可显示在该软件中打开的CAD应用程序的装配体文档的爆炸视图信息。

15、显示质量属性

您可以显示零件和装配体文件的质量属性。您也可为计算质量属性设定单位和精度。在装配体中，属性是为整个装配体（而非单独零部件）计算的。

16、3D视图

支持零件中的3D视图。

17、注解视图

支持注解视图。

软件特色

1、在eDrawings浏览器中查看原本文档，诸如SOLIDWORKS（*.sldprt、*.sldasm和*.slddrw）以及AutoCAD（*.dxf和*.dwg文件）文档。

2、从您的CAD应用程序内生成eDrawings文件

3、支持Windows和Macintosh操作系统

4、从SOLIDWORKSPlastics检出PlasticsSimulation结果作为eDrawings文件

5、查看SOLIDWORKSSimulation和SOLIDWORKSSimulationXpress数据

6、使用eDrawings作为单独查看器或作为嵌入的ActiveX控制

如果使用64位版本的eDrawings，您可使用eDrawingsActiveX控件。如果您尝试打开eDrawings中的.html文件，而此文件打不开，请使用64位版本的eDrawings并安装64位eDrawingsActiveX。

7、上色视图

8、查看和自定义动画

9、连接工程图视图

10、隐藏其它//显示所有

11、使透明

12、检出文件作为STL、BMP、JPEG或TIFF文件

使用方法

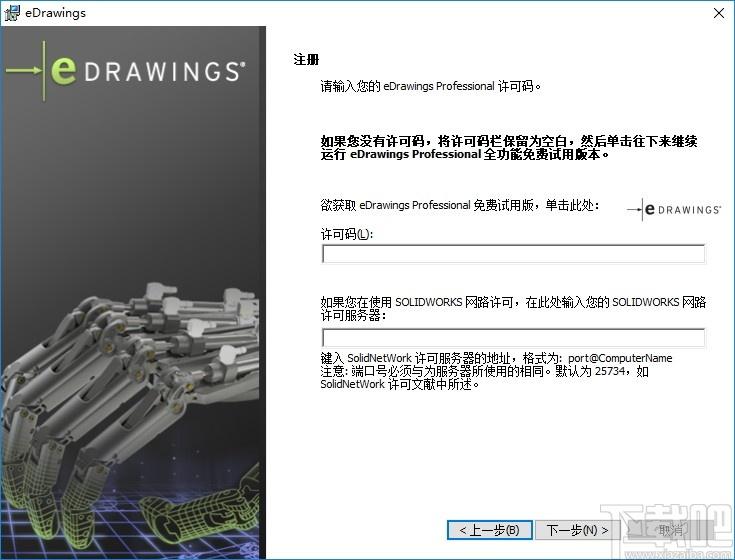

1、完成软件下载双击.exe文件弹出软件安装弹框，进入软件安装注册界面，可以输入许可码或者直接点击下一步进行安装

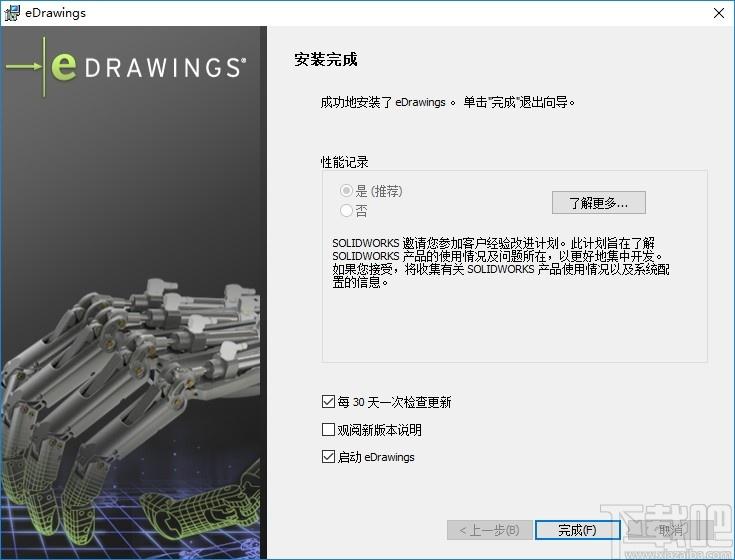

2、完成软件安装后可以点击勾选软件功能再点击完成按钮关闭弹框并启动软件

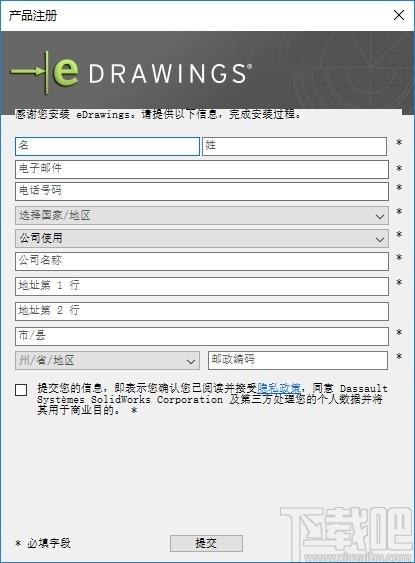

3、弹出软件注册弹框，点击输入注册信息然后点击提交按钮即可进行软件注册

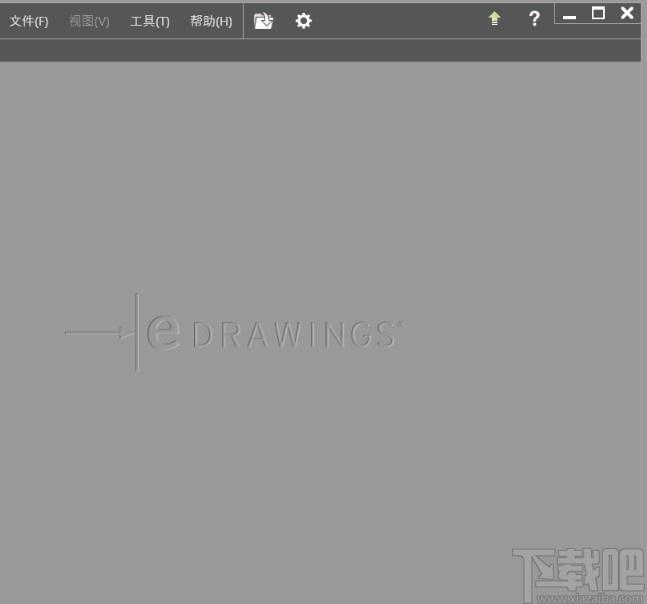

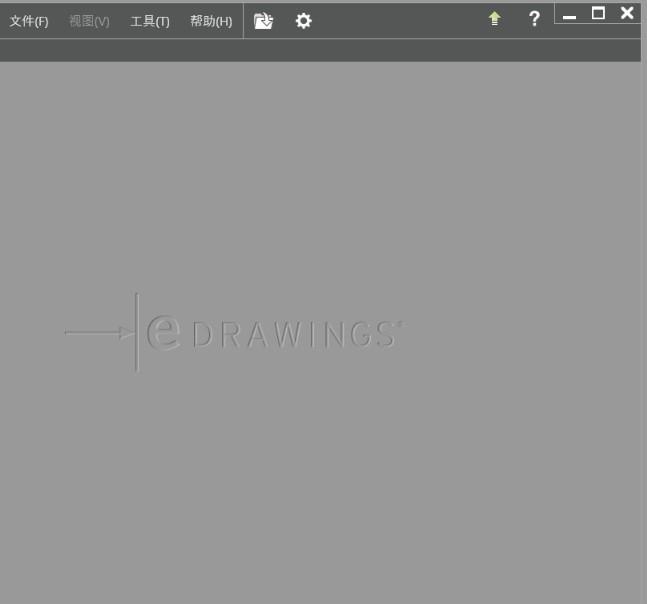

4、完成软件登录后进入软件操作界面，该界面可以进行2D\#3DCAD绘图操作

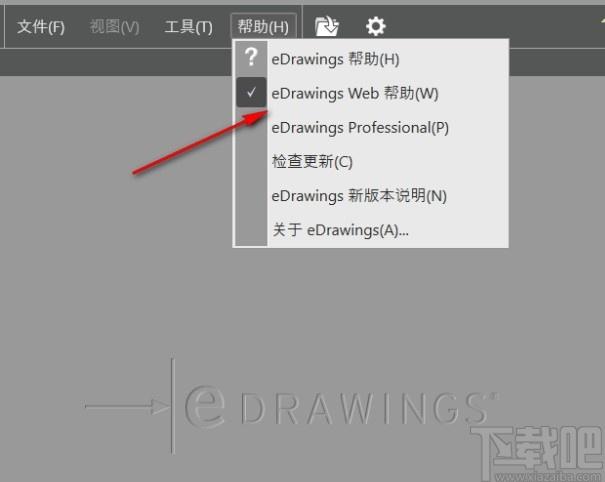

5、点击帮助按钮弹出软件帮助功能列表，单机即可进入对应帮助界面阅读软件正确的操作方法

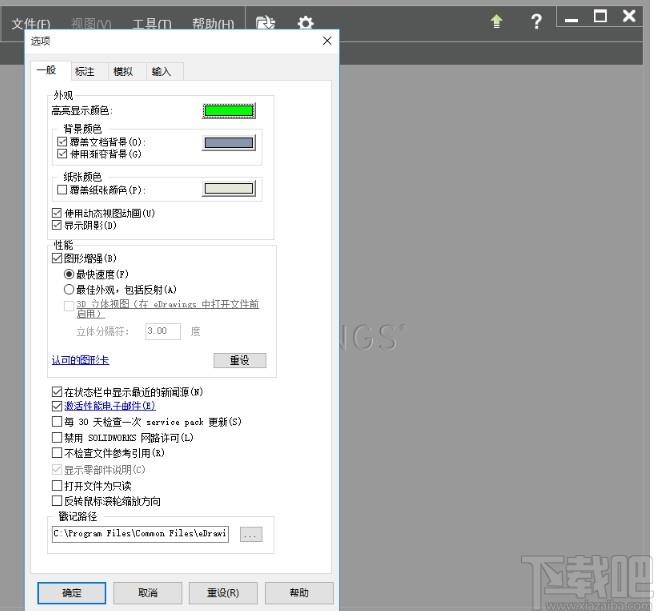

6、点击设置按钮弹出软件设置弹框，该弹框可以对软件一般功能进行设置

新版说明

OBJ文件

您可以在eDrawings中打开.obj文件。这些文件可以使用有限的功能。

打印

修复了使用整页选项打印时，会切断图像下边缘和右边缘一部分的问题。

ServicePack1.0

虚拟现实

在安装MicrosoftWindows(R)10和更高版本的计算机上支持使用虚拟现实(VR)作为测试功能。借助HTCVive?设备，您可以环绕型号并挑选零部件，以进行深入研究。您也可以将模型放置于天空和楼层环境中。

要启用VR：

打开Windows命令提示符窗口。

键入env。

添加环境变量ED_RS_ENABLE_VR，并将值设置为true。

单击确定。

重启eDrawings。

这是一次性设置。

要访问VR：

单击文件在VR中打开(Beta)。

在对话框中，打开零件或装配体。

程序介绍

编辑eDrawings可提供点击式动画等独特功能，使得任何拥有计算机的用户均可以轻松解释和理解2D和3D设计数据.一个近年来在业内较为流行的用来进行设计交流、沟通的工具，本文将为您揭开其神秘的面纱。eDrawings的版权是属于DassaultSystemesSolidWorksCorp(美国专利7,184,044)。其在1999年推出了最早的版本，之后不久推出的eDrawings2.0在2001年时就荣获了"BestNewCADProduct"（最佳新CAD产品）奖、2001年度创新奖，其基于电子邮件的3DCAD技术得到了电脑绘图世界(ComputerGraphicsWorld)计算机图形设计杂志的认可，并在当年10月赢得CADALYST杂志CAD相关产品的全明星大奖，eDrawings在短暂的时间内获得这些全球知名、权威的机构和杂志的青睐是非常不简单事情。当前金融危机使不少企业面临生存压力，很多企业都认识到，从OEM（原始设备制造商）升级到ODM（原始设计制造商），再到OBM（原始品牌制造商），是中国制造业发展的必由之路。为了生存，企业必须进行创新设计、自主研发产品，而现在企业的设计、研发都必须有数字模型，而数字模型的建立是通过CAD（ComputerAidedDesign即计算机辅助设计）软件完成的。现在较为流行的软件有AutoCAD、UG、PROE、SolidWorks等。由于各个企业间使用的软件平台不一致，导致了企业内部、企业与企业或者上下游的企业、企业与客户间，沟通上存在着不可逾越的鸿沟。通常这些CAD软件建立出来的文件是互相不兼容的，就算是相同的一个软件，如果版本不一致也是不能相互打开的，比如用SolidWorks2008是打不开SolidWorks2009的数据的，其原则是高版本软件可以打开低版本的文件数据，但低版本的软件是无法打开高版本的文件数据的。针对上面遇到的沟通上的瓶颈，目前较为流行的作法是转档。以三维设计软件为例，通常三维模型建立完成后将其转换成中间档案格式，比如IGS、STEP、Parasolid等，然后再用其他的三维设计软件打开。但由于数据的接口不一致，往往用其他三维设计软件打开后，模型多少会存在破孔、烂面的情况，让工程师们头痛的是他们将花费一定的时间去修复这些损坏的模型，如果模型复杂的话这个工作将会耗掉工程师大量的时间和精力，想必这些问题大多数工程师都深有体会。还有一个问题就是数据大小的问题，单独的一个零件或者工程图文件一般有好几M的大小，如果是装配体会更大，一般几十M到上百M也是正常的，如果要通过Internet进行数据传送，那么将会占用网络很大的带宽资源，耗费大量的时间在传输数据上面，甚至会出现数据丢失的情况。其实这些过程很多只是在工程师中用来交流产品设计是否可行或者与客户沟通确认最终的修改方案，结果这样的交流、沟通方式降低了整个设计、研发过程的效率，于是我们看到了eDrawings。首先我们分析下eDrawings可以帮助工程师做哪些事情。eDrawings的市场定位是用来进行设计交流、沟通的工具，说得更直白些就是打开目前主流CAD软件设计文件数据的看图工具，其可以在不用安装其他CAD软件的情况下直接打开其文件数据。当然eDrawings还支持嵌入CAD软件本身，让其发布eDrawings格式的文件更加简单易于操作。

产品种类

eDrawingsViewer

下载免费的eDrawings查看器软件来查看、打印和查看所有类型的eDrawings文件。此外，eDrawingsViewer允许方便地查看受支持的AutoCAD?；DWG和DXF文件以及本机SolidWorks?；零件、部件和图形。eDrawings查看器主要面向不使用CAD软件的人，因此不需要自己发布eDrawings文件。

eDrawingsPublisher

下载免费的eDrawingsPublisher软件，直接从SolidWorks、AutoCAD、Inventor?；、Pro/ENGINEER?；、CATIA?；V5、Unigraphics/NX?；、SolidEdge?；、CoCreate?；OneSpace软件、GoogleSketchUp?；和eDrawingsRapidFireLite（查看IGES、STEP&STL文件）发布eDrawings文件。通过发布和发送eDrawings文件而不是CAD文件，可以将带宽需求减少95%以上。四个免费的eDrawings发布产品中的每一个都包含了免费的eDrawings查看器。eDrawingsPublisher产品面向需要更有效地共享产品设计的CAD用户

eDrawingsProfessional

购买或试用eDrawings专业软件免费15天。eDrawingsProfessional允许您创建支持审阅的eDrawings文件，允许无限数量的收件人对产品设计进行标记并提供反馈。eDrawingsProfessional主要面向需要分享产品设计和协调设计评审的CAD用户。

eDrawingsAPI

下载说明以利用免费的edrawingsapi（应用程序编程接口），它允许定制软件以满足您组织的特定要求。作为一个支持电子邮件的应用程序，eDrawings软件提供了支持各种工程和业务流程的功能，包括产品数据管理和自动化制造。eDrawingsAPI和说明适用于具有编程技能的应用程序程序员、CAD用户和管理员。
