浩辰CAD母线槽下载-浩辰CAD母线槽 v2.0

软件介绍

浩辰CAD母线槽是一款强大专业的CAD绘制母线槽走向排布的设计软件，该软件是浩辰CAD平台研发退出的CAD图纸设计软件，该软件功能丰富、专业实用，可以帮助用户进行简单专业的CAD母线槽排布绘制设计，这款软件支持母线槽绘制、编辑、自定义计算、自动生成等多种功能，让用户可以灵活便捷的进行母线槽编辑设计；浩辰CAD母线槽是以三维视图设计为主，且该软件界面简洁直观、操作简单方便，可以帮助用户快速实现参数批量化编辑，大大提高用户母线槽绘制的工作效率，对于需要进行CAD母线槽排布设计的用户，可以下载这款软件进行使用。

软件功能

等分点捕捉

用户可以直接捕捉各类线的等分点，支持直线、圆、圆弧、椭圆、椭圆弧、多线、样条曲线、多段线。

距端点捕捉

可以捕捉距离端点一定距离的点，距离可以进行设置，支持直线、圆弧、多段线的线段、样条曲线、椭圆弧、多线等各类线。

对称画线

启动对称画线模式后，只需绘制一侧图形，对称轴的另一侧图形自动生成。

轮廓线（OUTLINE）

搜索选择多个图形封闭的外边界，例如建筑外墙轮廓或图块的外轮廓。

二维布尔运算(GC_BOOLOP)

直接对二维封闭多段线进行布尔运算，省略大量修剪和合并操作。

对齐（ALIGNTOOL）

可以快速对齐CAD中的各种实体，操作简单、功能实用。

均布(ARRANGETOOL)

可按指定的行距、列距排布多个对像，均布时，可以自由选择多种均布基准，还可以方便地指定均布范围。

自由缩放（FREESCALE）

可对图形进行不等比或变形缩放，有三种方式：不等比缩放、矩形缩放和自由缩放。

模型定义布局视口（M2LVPORT）

从模型空间来确定视口显示的图形范围，然后根据设置的比例来计算视口大小并在布局空间定位视口。

自动图层（AUTOLAYER）

可以设置绘图命令所对应的图层，在执行绘图命令时自动切换当前层，将不同图形自动分类放到不同图层上。

面积表格（AREATABLE）

可以对封闭的区域和对象编号或面积，可同时生成面积表格并可以将面积数据输出成文本或表格文件。

属性递增（ATTINC）

根据用户设定的方式对同同名属性块的属性值进行排序和递增处理。

图块断线（BLOCKBREAK）

当图块与其他图形重叠时，可断开或遮挡后面的图形。

对象断线（BREAKOBJECT）

线性图形在相交处打断，并可以设置间隙。

图形比较（OCMP）

对比两组图形或两个文件中图形的变化。

增强表格(AUTOXLSTABLE)

可充分利用EXCEL创建、编辑CAD表格，并可以在表格中进行图块数量、面积和长度的统计，统计数据会根据图形变化自动更新。

CAD表格转EXCEL(GC_CTE)

可以将CAD中用线和文字绘制的表格转换为EXCEL表格。

二维码（QRCODE）

拾取图中文字、图块属性或手动输入图纸或公司相关信息生成二维码，可直接插入到图纸或生成为图片，通过移动设备或二维码读取器可快速获取图纸相关信息。

条形码（BARCODE）

输入数据或利用时间随机生成条形码，可插入图中作为图纸识别的标记。

放大镜（MAGNIFIER）

当局部图形密集时，可利用放大镜对图形临时进行区域或窗口放大，查看或操作结束后可直接返回原始视图。

文字递增(GC_DZTEXT)

在复制文字时，可以选择数字或字母按照一定的规律进行复制，创建递增的编号或序号非常方便。

统计求和(KLL01)

不仅可以统计图中纯数字的和，还可以统计带前缀的数字之和，并可将统计接口写到图片上。

线上写字(TEXTONLINE)

可以用于书写线的标高或者用文字表示线的类型，文字会自动遮挡底部的线条，提供多种布置方式。

浩辰工具箱

集合了多种实用工具，适合于绘制暖通、给排水管线或系统图。

图形比较(OCMP)

图形比较功能对图形特征进行比较，可以在同一张图通过选择图形和基点进行对比，也可以选择两张图纸进行对比。

图纸比较(CMP)

可以用颜色标记两张图纸中新增、修改和删除的对象，对新旧两个版本图纸的差异一目了然。

图纸防修改(LOCKUP)

可以将图纸锁定，无法分解和编辑，但可以查看和打印。

批量文件清理(BATPURGE)

可以一次性清理多个文件或文件夹下的DWG文件中的冗余数据，当项目结束归档前可以进行批量处理。

软件特色

1、三维视图，立体呈现

2、线参数化编辑，快速绘图改图

3、自定义对象，满足各种设计需求

4、数据管理，图形与数据完全统一

5、自定义计算公式，满足个性化需求

6、一键导出、汇总物料清单

7、友好的用户界面

8、智能化的图纸功能

9、人性化的用户定制功能

10、方便的计算功能

11、数据实时的导入导出

12、提高绘图效率的丰富功能

使用方法

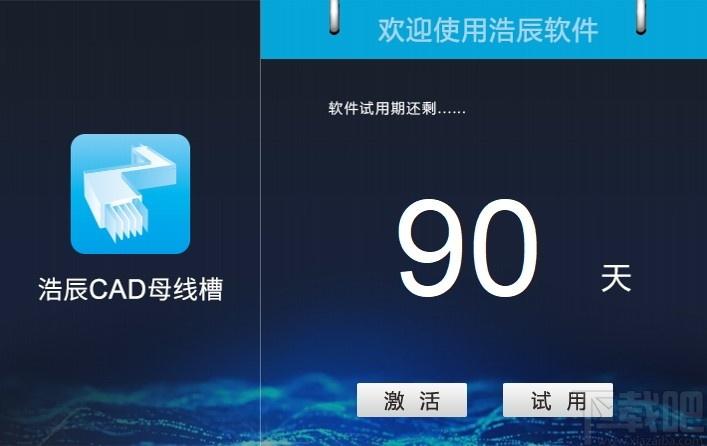

1、完成软件安装双击软件弹出软件激活弹框，点击试用按钮即可进入软件

2、弹出软件提示弹框，点击选择软件操作后点击确定即可进入软件

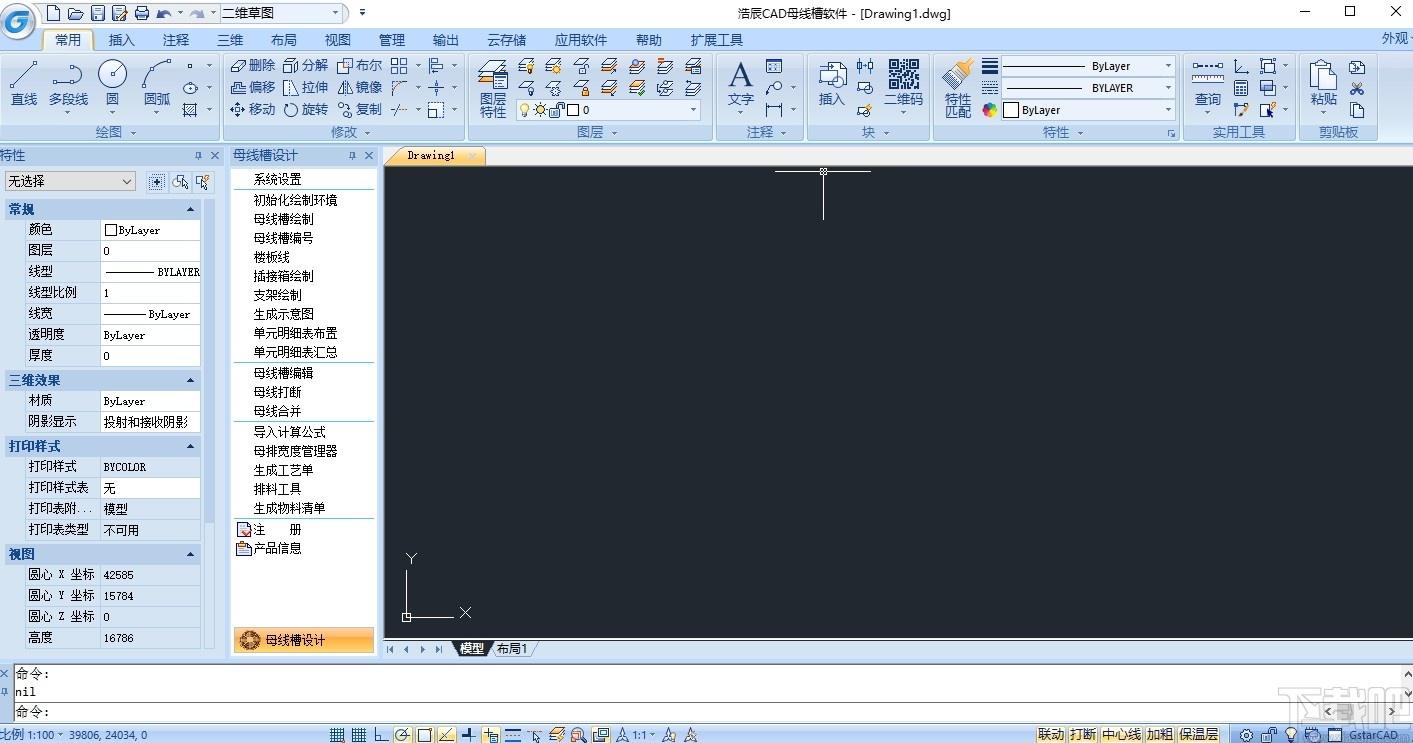

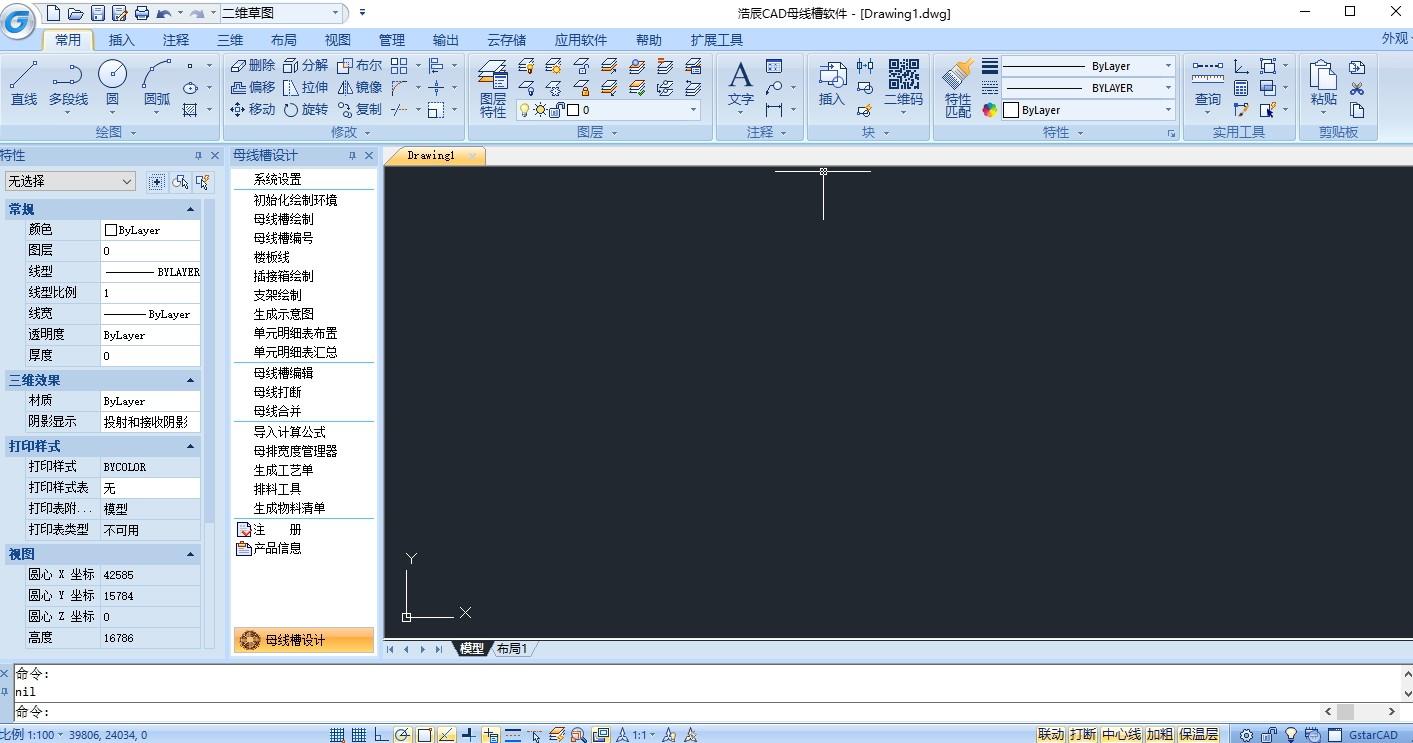

3、进入软件CAD母线槽编辑界面，该界面可以对CAD文件进行编辑设计

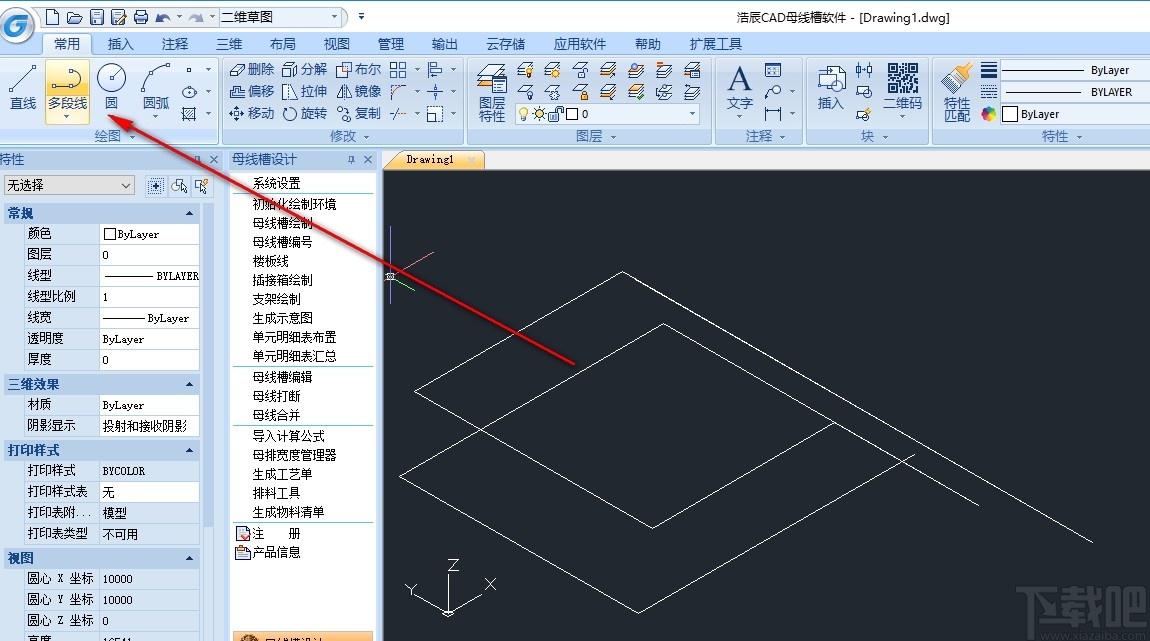

4、点击软件上方的常用工具可以对CAD图片进行编辑

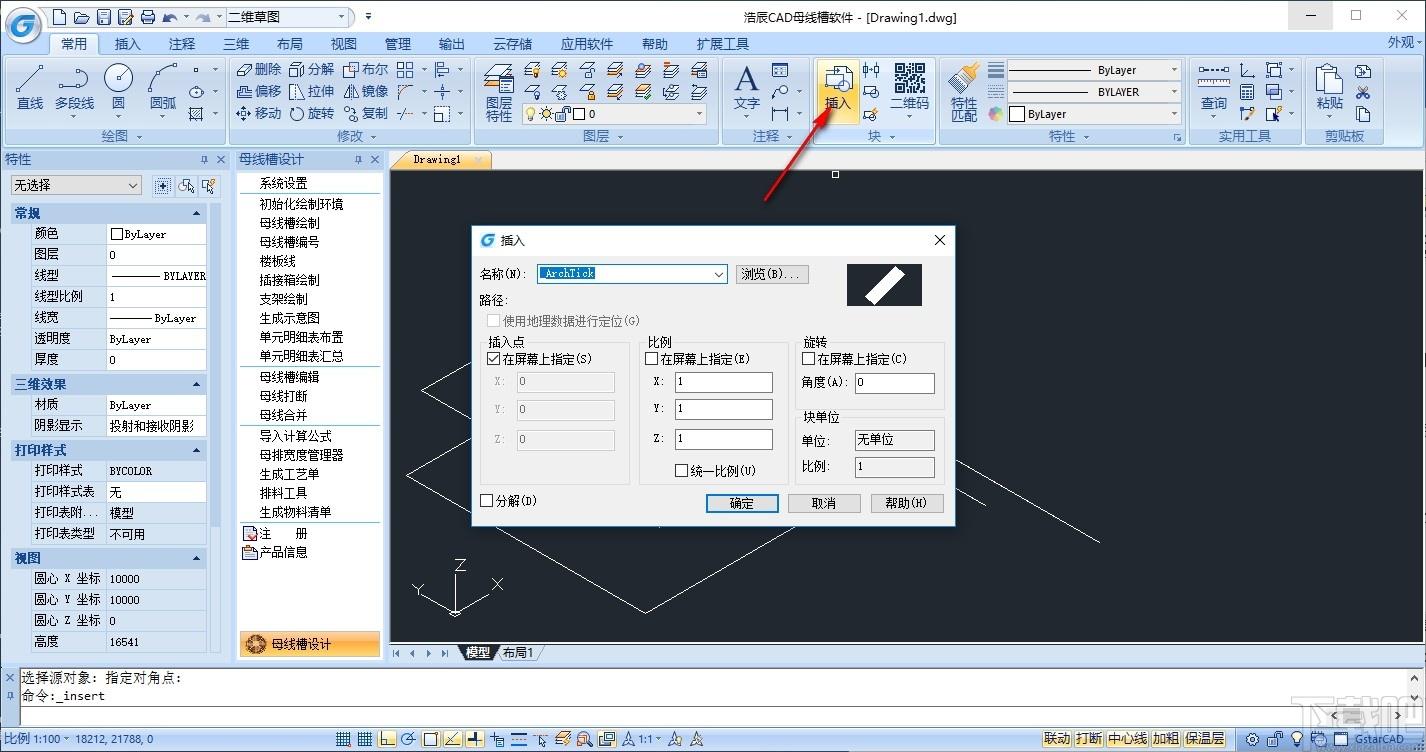

5、点击插入按钮弹出插入弹框，更为爱他那款可以对指定屏幕进行图像插入

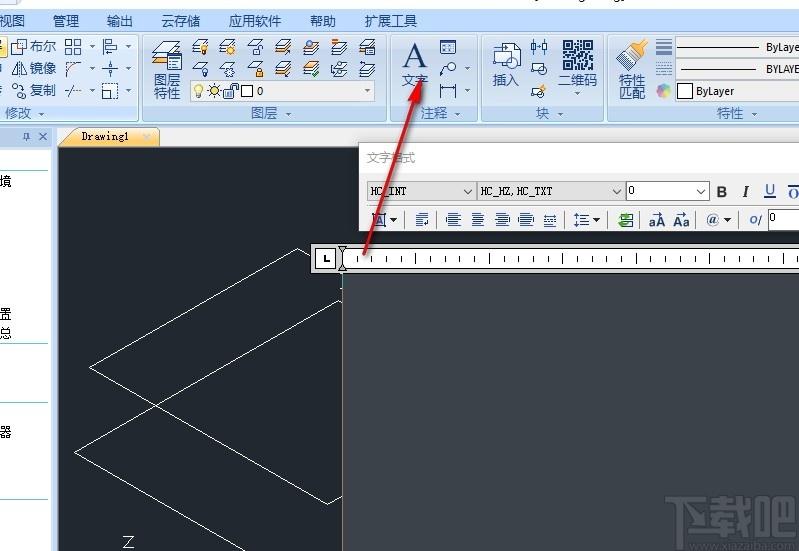

6、点击文字按钮弹出文字格式添加弹框，该弹框可以对CAD图纸进行文本插入

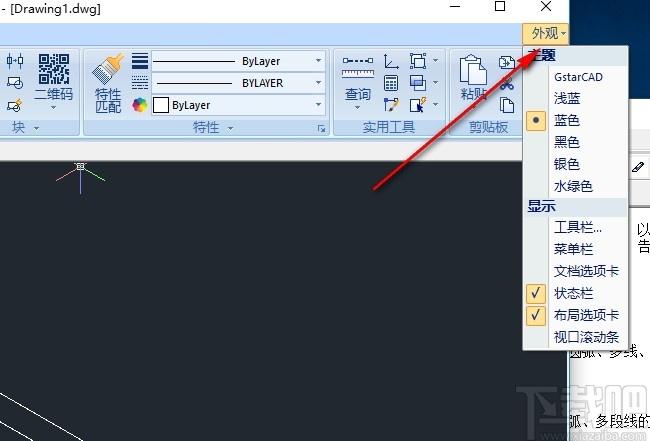

7、点击软件右上角的外观按钮弹出主题外观编辑列表，点击选择外观即可进行主题设置

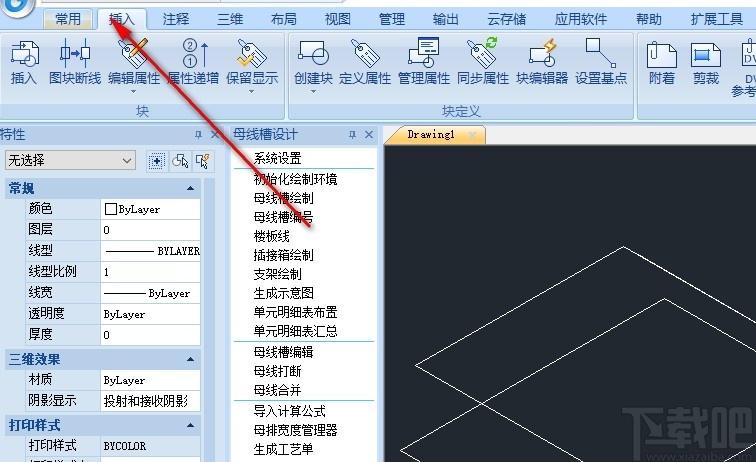

8、点击插入按钮进入软件插入功能栏，点击即可插入操作

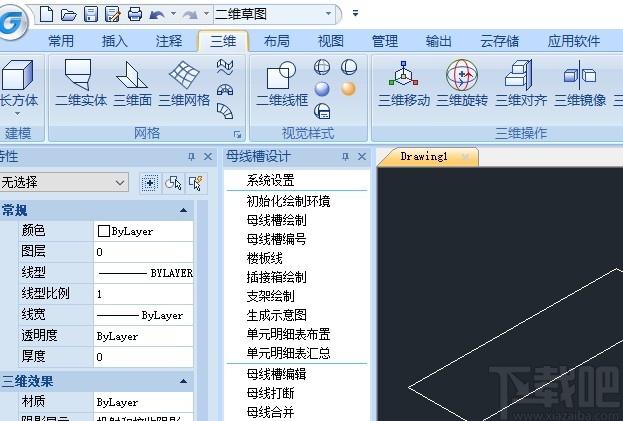

9、点击三维按钮可以对CAD图纸进行长方体、二维实体、三维面、三维网格等进行编辑设置

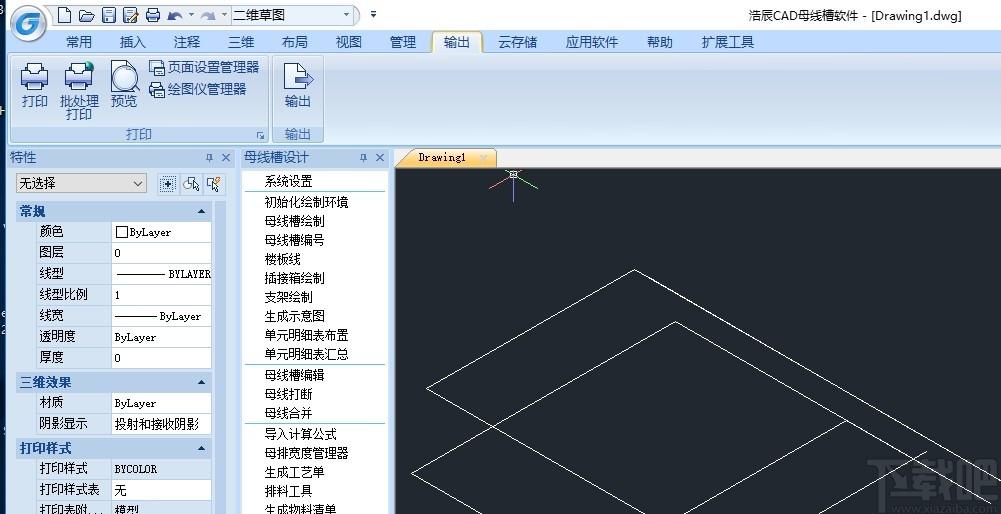

10、点击输出按钮可以对图纸进行打印、预览等操作

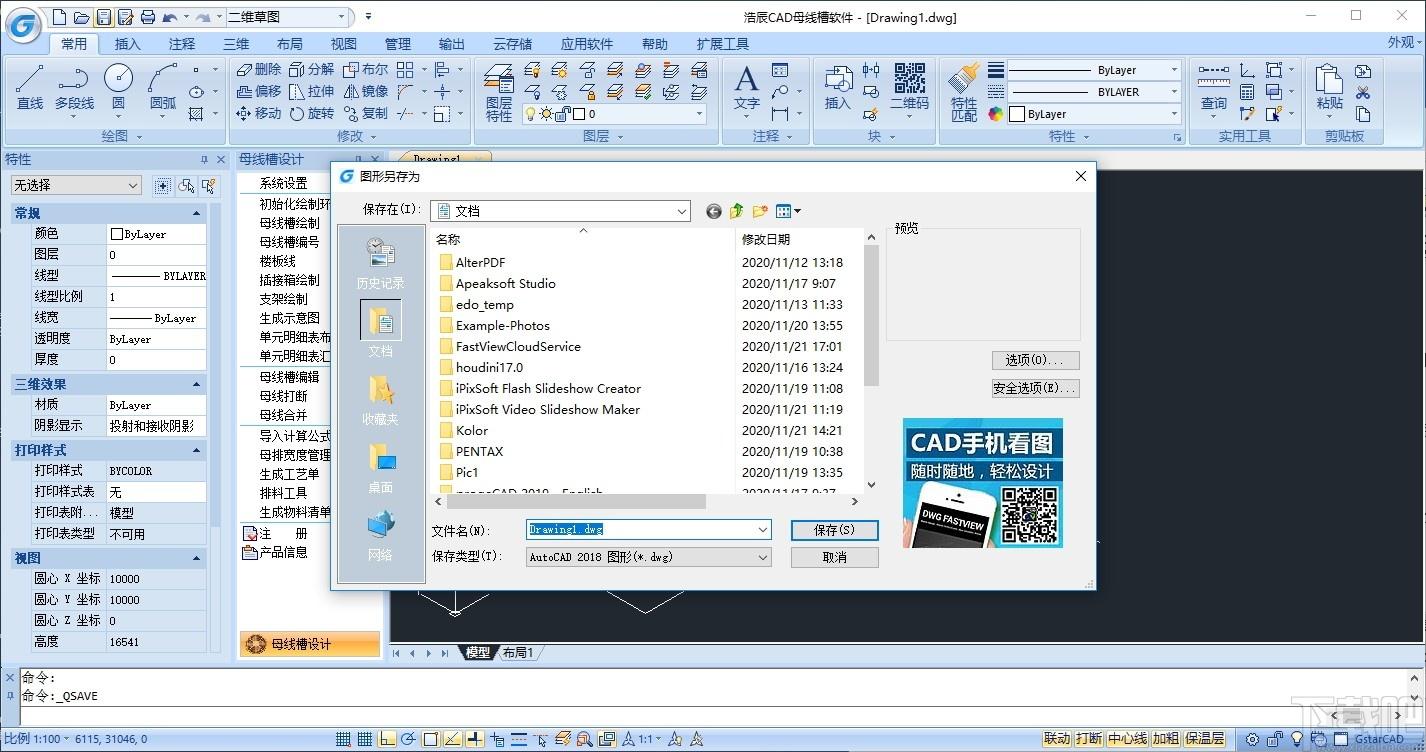

11、点击软件左上角的保存按钮可以对图纸进行保存

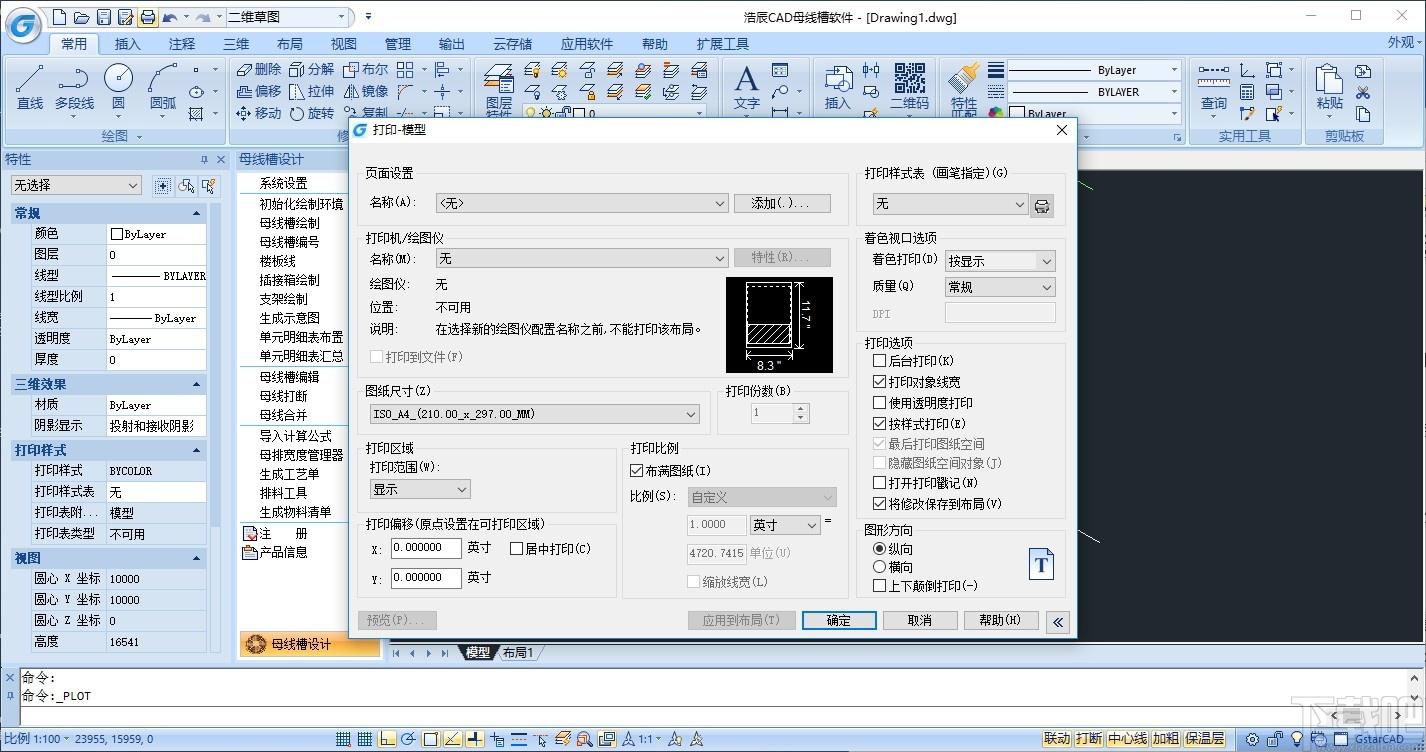

12、点击对呀按钮弹出图纸打印弹框，该弹框可以对图纸进行打印设置和图纸打印操作

更新日志

浩辰CAD2018为您提供了更好的软件性能和更高效的设计工具，不论是建筑设计还是机械设计，为您带来游刃有余的全新用户体验。

GstarCAD2018保持软件稳定性的基础上对性能进行了整体的优化提升，在图纸文件常用操作和常用编辑操作方面，GstarCAD2018已全面超越其他同类软件。

新增对DWG2018版本格式兼容，在兼容所有DWG版本格式的同时在显示效果优化、编辑便捷性、打印效果真实性、三维实体选择和细节设计等方面提供更丰富、更完善、更高效的功能。

GstarCAD2018为了给用户带来更完美的设计体验，针对用户反馈的需求，新版本为用户提供了更多的实用创新功能，解决了常见的面积统计、视口创建、图层设置、比例缩放等棘手问题。

浩辰CAD2018新增和改进功能如下：

一、支持2018版图纸格式

浩辰CAD2018可以打开和保存最新的2018版DWG和DXF格式，保证用户用AUTOCAD各版本保存的DWG和DXF图纸文件都可以在浩辰CAD打开。

二、新增命令和变量

阵列（ARRAY）

新阵列包括矩形阵列、环形阵列和沿线阵列，可动态调整阵列的参数。

自由缩放（FREESCALE）

可对图形进行不等比或变形缩放，有三种方式：不等比缩放、矩形缩放和自由缩放。

模型定义布局视口（M2LVPORT）

从模型空间来确定视口显示的图形范围，然后根据设置的比例来计算视口大小并在布局空间定位视口。

自动图层（AUTOLAYER）

可以设置绘图命令所对应的图层，在执行绘图命令时自动切换当前层，将不同图形自动分类放到不同图层上。

面积表格（AREATABLE）

可以对封闭的区域和对象编号或面积，可同时生成面积表格并可以将面积数据输出成文本或表格文件。

属性递增（ATTINC）

根据用户设定的方式对同同名属性块的属性值进行排序和递增处理。

截面平面（SECTIONPLANE）

截面平面是用于在三维实体、曲面或面域中查看剪切几何体的分析工具。

DWG转换（DWGCONVERT）

可批量对文件的版本进行转换，无需一张张打开图纸进行另存。

裁剪（CLIP）

裁剪的总命令，可以替代XCLIP、VPCLIP、IMAGECLIP、PDFCLIP等命令，裁剪图块、外部参照、视口、光栅图像、参考底图均可使用此命令。

添加选定对象（ADDSELECTED）

根据选定对象类型执行相应的命令，用于绘制与之相似的对象。

重复执行命令（MULTIPLE）

可以多次执行一个命令，重复进行相同操作。

反转（REVERSE）

反转直线、多段线、样条曲线或螺旋线的方向。

更改为Bylayer（SETBYLAYER）

将选定对象的特性替代为ByLayer，可指定的特性包括颜色、线型、线宽和材质。

填充后置（HATCHTOBACK）

为了避免填充图案遮挡文字、标注或其他图形，可以将所有填充图案后置。

同步属性（ATTSYN）

使用指定块定义中的新属性和更改后的属性更新图中此图块的所有参照。

安全选项（SECURITY）

未署名的VBA项目文件可以没有警告加载。SECURITY命令设置系统安全监测级别，以及显示或删除当前可信赖发布者证书。

边框选择（FRAMESELECTION）

当图块、外部参照、图像的裁剪边框被隐藏后，此变量可以控制裁剪边界是否可以被选中并编辑。

打开和关闭命令面板（RIBBON,RIBBONCLOSE）

在二维草图工作空间打开和关闭功能区面板。

三、功能及界面改进

修剪、延伸、填充预览

在填充、修剪和延伸可预览填充创建和修剪和延伸的结果，可以帮助我们确认设置和选择是否合理。

几何中心捕捉

新增几何中心捕捉，将几何中心捕捉和圆心分开，避免在一些特殊情况下出现冲突。

透明度打印

打印支持透明度效果。

着色打印改进

提升三维图纸着色和消隐打印的分辨率，可以得到更清晰的打印效果。

布局空间显示打印样式

在布局空间设置好页面设置后可以直接显示打印样式的效果。

添加默认系统打印机驱动

用户使用此驱动保存页面设置，在其他机器上打开就不会找不到打印设备。

命令行支持命令提示

在命令行输入命令时会显示相关命令和变量的列表。

状态栏改进

在状态栏捕捉和极轴按钮的右键菜单中增加选项，用户无需打开设置对话框就可以设置捕捉选项和极轴增量角。

图层设置

图层管理器中增加图层设置的选项。

动态夹点菜单显示开关

增加选项和变量，可打开和关闭多段线、圆弧等图形的动态夹点(夹点多功能)菜单。
